Присоединение сетей к единой информационно-коммуникационной инфраструктуре Свердловской области

Варианты присоединения сетей

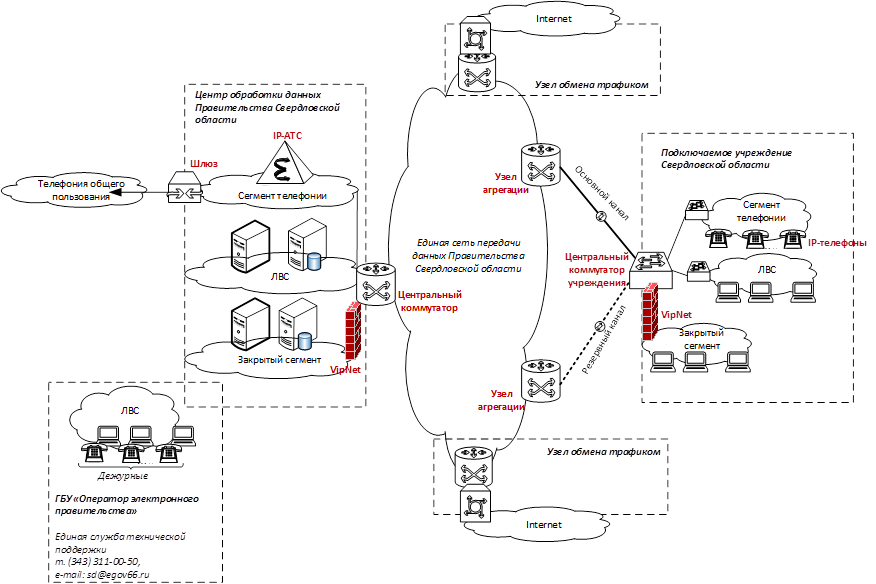

Вариант 1.

Обеспечивает максимальную надежность работы с сервисами единой информационно-коммуникационной инфраструктуры Свердловской области (ЕИКИ) и гарантирует максимальную производительность.

Требования к учреждению:
Наличие технической возможности подключения к двум агрегационным узлам единой сети передачи данных (ЕСПД) правительства Свердловской области.
Требования к каналам связи:
Подключение организуется через прямое (без активного оборудования третьих лиц) оптическое волокно между Учреждением и Узлом агрегации
Допускается использовать вместо оптического волокна медную витую пару 1000BASE-T, если Учреждение и Узел агрегации находятся в одном здании, и расстояние между Узлом агрегации и Центральным коммутатором Учреждения не превышает 100 м (согласно стандарту IEEE 802.3ab).
Требования к оборудованию:
Центральный коммутатор учреждения должен быть уровня L3.
Центральный коммутатор учреждения должен поддерживать функцию PortChannel.
Центральный коммутатор учреждения должен обладать портами SFP для установки оптических модулей. Допускается отсутствие данных портов, при условии наличия медиаконвертеров для каждого из каналов связи (при этом надежность данного подключения снижается).
На центральном коммутаторе учреждения должен быть настроено разделение подсетей: локально-вычислительная сеть (в которую подключаются рабочие станции пользователей), сегмент телефонии (в данную подсеть подключаются IP-телефоны) и защищенный сегмент (в него подключаются рабочие места, которые будут иметь доступ к защищаемым ресурсам центра обработки данных правительства Свердловской области).
В качестве оборудования защиты применяется VipNet Coordinator HW-1000.

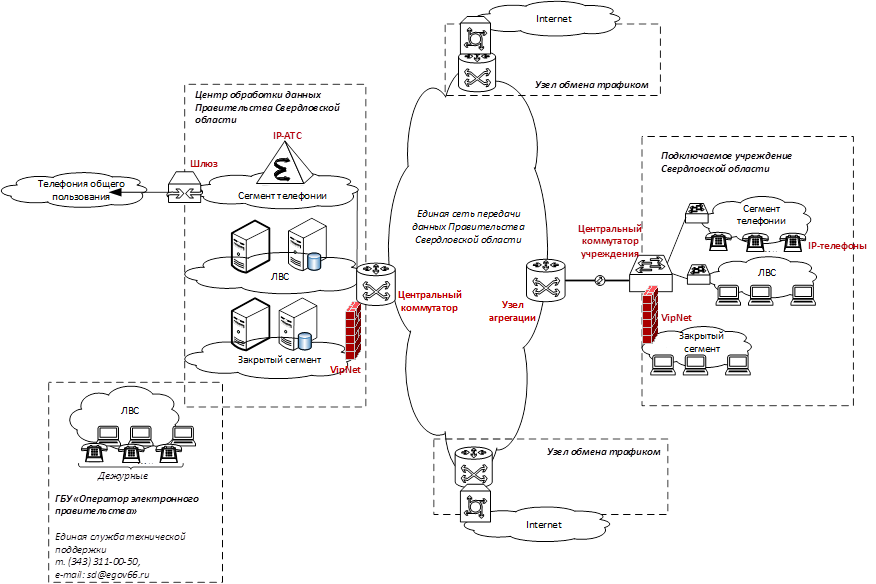

Вариант 2.

Гарантирует быстрый доступ к ресурсам центра обработки данных (ЦОД) правительства Свердловской области.

Требования к учреждению:
Наличие технической возможности подключения к агрегационному узлу ЕСПД.
Требования к каналам связи:
Подключение организуется через прямое (без активного оборудования третьих лиц) оптическое волокно между Учреждением и Узлом агрегации.
Допускается использовать вместо оптического волокна медную витую пару 1000BASE-T, если Учреждение и Узел агрегации находятся в одном здании, и расстояние между Узлом агрегации и Центральным коммутатором Учреждения не превышает 100 м (согласно стандарту IEEE 802.3ab).
Требования к оборудованию:
Центральный коммутатор учреждения должен быть уровня L3.
Центральный коммутатор учреждения должен обладать одним портом SFP для установки оптического модуля. Допускается отсутствие данного порта, при условии наличия медиаконвертера (при этом надежность данного подключения снижается).
На центральном коммутаторе учреждения должен быть настроен на разделение подсетей: локально-вычислительная сеть (в которую подключаются рабочие станции пользователей), сегмент телефонии (в данную подсеть подключаются IP-телефоны) и защищенный сегмент (в него подключаются рабочие места, которые будут иметь доступ к защищаемым ресурсам центра обработки данных правительства Свердловской области).
В качестве оборудования защиты применяется VipNet Coordinator HW-1000 или VipNet Coordinator HW-100C

Вариант 3.

Применяется для присоединения сетей удаленных учреждений через сети общего пользования.

Требования к каналам связи:
Подключение организуется через сеть общего пользования Интернет.
Требования к оборудованию:
В качестве каналообразующего оборудования, а также оборудования защиты применяется VipNet Coordinator HW-1000 или VipNet Coordinator HW-100C

Вариант 4.

Применяется для подключения одного удаленного рабочего места.

Требования к каналам связи:
Подключение организуется через сеть общего пользования Интернет.
Требования к оборудованию:
В качестве каналообразующего оборудования, а также оборудования защиты применяется VipNet Client.
